一、概述
  ZSYF系列压延机专用齿轮箱是与积木式压延机配套的专用齿轮箱。该系列齿轮箱具有如下特点:

１.整机外形美观，箱体六面加工，可方便地多面组合，满足多辊压延机的各种辊筒的排列方式。
２.齿轮材料采用优质低碳合金钢，经参碳、淬火、磨齿，齿部精度6级，齿面硬度在54~62HRC之间，承载能力大幅度提高，体积减小，噪声低，传动效率高。
３.配备电机油泵强制润滑系统，齿轮啮合部位及轴承的润滑充分、可靠。
５.轴承、油封、电机油泵等标准件均选用国内知名厂 家的优质产品，也可以按用户需要，选用进口产品。

二、适用范围

１.齿轮箱的输入转速一般不大于1500r /min。
２.表中所列为常用公称传动比，也可按用户需要调整传动比。
３.工作环境温度为0°C~35C。

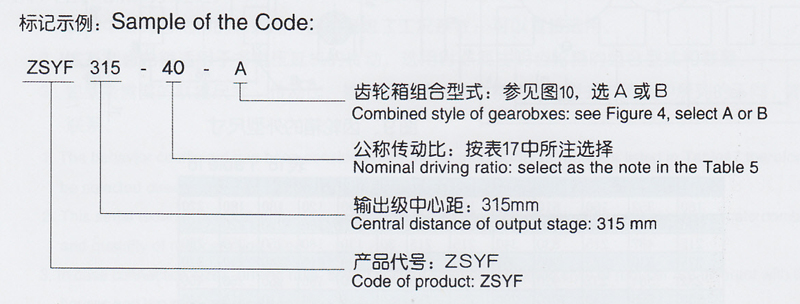

三、齿轮箱的型号及标志

齿轮箱的代号中，包括型号、输出级中心距、公称传动比以及组合型式。

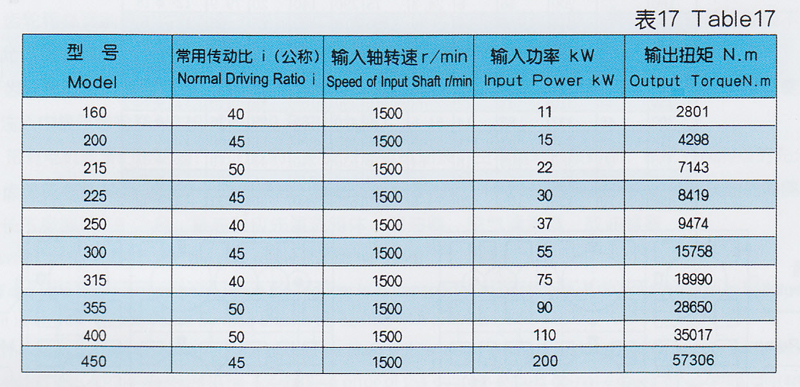

四、齿轮箱的承载能力见表（17）

五、齿轮箱的外形及安装型式

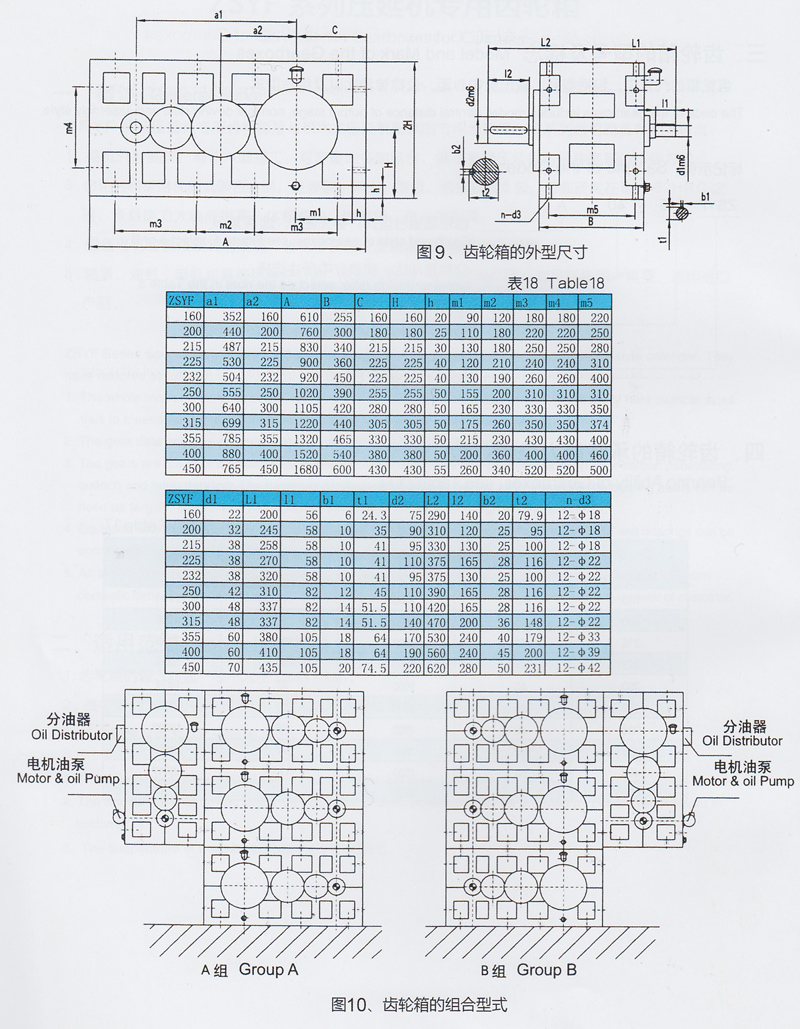

齿轮箱的外形、组合型式见图9.图10、规格尺寸见表18.

六、齿轮箱的选用

1.表17中所列齿轮箱的承载能力已经考虑了工况系数，可以直接选用。
2.本系列齿轮箱适用于多辊压延机的传动，选用时必须注明齿轮箱的组合型式和数量。
3.如果所需要的联接尺寸、传动比、输入轴转速或齿轮箱的组合型式与图表中所列的不同，请与我公司联系。

七、安装使用和维护
1.起吊齿轮箱时，应使用吊环螺钉。
2.齿轮箱运输、存放时应注意防潮。到货后如半年内不安装，应对外露的加工面重新涂防锈油。
3.齿轮箱必须刚性固定在坚实的基础面上，所有地脚螺栓须加弹簧垫圈。联轴器的安装误差应不超过其允许的偏差值。
4.齿轮箱在交货前均经过严格的试运转检验，各项指际符合要求，交货后可以直接投入使用。使用前应注入中极压齿轮油N220或N150至油标上限。
5.带有电机油泵的齿轮箱，在加载前，应先开启电机油泵，空车运转一段时间，以利各润滑点的充分润滑。
6.齿轮箱在首次运行300小时后换油，以后每运行3000~4000小时换油一次，每次换油的间隔时间最长不应超过18个月。换油时应先清洗箱体、滤油器、空气滤清器、放油螺塞。

•

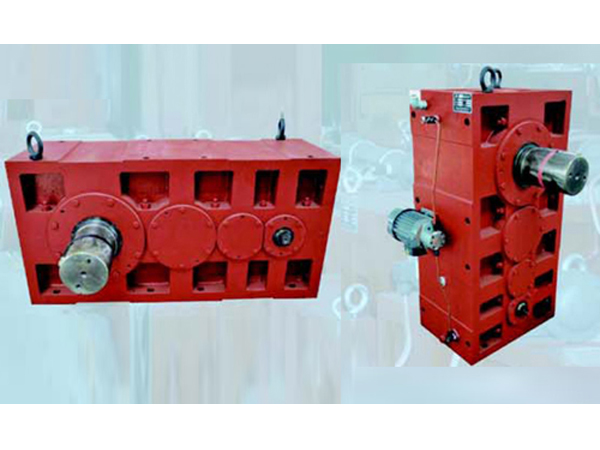

  ZSYF系列压延机专用齿轮箱
